| 流量：1000 | 转速：1000 | 型号：ETS50B |
| 品牌：Danfoss/丹佛斯 | 材质：黄铜 | 连接形式：焊接 |
| 压力环境：高压 | 工作温度：低温 | 标准：美标 |
| 流动方向：双向 | 驱动方式：电子 | 零部件及配件：阀体 |
| 用途：调节 | 类型(通道位置)：二通式 | 适用介质：氟利昂 |
| 规格：28*28mm |

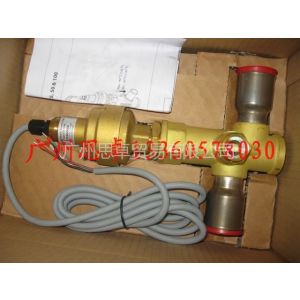

丹佛斯电子膨胀阀ETS系列
产品说明：
丹佛斯电子膨胀阀ETS系列应用于空调和制冷中，***控制喷入蒸发器的液体冷媒，阀门活塞和现行定位设计可实现充分平衡，不但能提供双向流平衡，而且同充分一样具有双向关闭功能，ETS系列电子膨胀阀需要电机驱动工作。丹佛斯电子膨胀阀ETS250怎样安装调试
■ ***的定位确保了制冷剂流量的***控制。
■ 适用于各种常见制冷剂(如R410A, R407C, R404A, R134a, R22)。
■ ETS 12.5, ETS 25, ETS 50和ETS 100 的工作压力为45.5 bar(660 psig)。ETS 250和ETS 400的工作压力为34 bar(493 psig)。
■ ETS 50至ETS 400电子膨胀阀设计上实现的动力平衡不仅使阀门能够双向流运行，还使其具有双向截止功能，就如同电磁阀一样关阀严密。
■ ETS 50和ETS 100所采用的无水焊接接头，使得焊接时无需湿布包裹，既方便又快捷。
■ ETS 50至ETS 400电子膨胀阀均装有内置视液镜。
■ 内、外防腐蚀设计。
■ 低功耗。
■ 可按要求选用电缆和接头。
■ EKC 316A，EKC 312以及EKD 316是丹佛斯常用的适用于驱动ETS电子膨胀阀的控制器。
■ 提供AST - g手操器用于ETS电子膨胀阀的手动操作和维修。步进电机型号：双极永磁，步进模式：两相全步进；相阻：52欧姆±10%；相电感：85mH；保持电流：根据实际应用而定；允许足够大的电流（***负载运行）；总步数：丹佛斯电子膨胀阀ETS12.5，ETS25和ETS50:2625步 丹佛斯电子膨胀阀ETS100:3530步 丹佛斯电子膨胀阀ETS250、和ETS400:3810步 全程耗时：丹佛斯电子膨胀阀ETS50:17/8.5S 丹佛斯电子膨胀阀ETS100:23/11.5S 丹佛斯电子膨胀阀ETS250、丹佛斯电子膨胀阀400:25.4/12.7S;提升高度：丹佛斯电子膨胀阀ETS50:13MM 丹佛斯电子膨胀阀ETS100:16MM 丹佛斯电子膨胀阀ETS250、400:17.2MM
型号：
电子膨胀阀ETS12.5,直通型：034G4209，034G4208，034G4210，034G4211，
直角型：034G4213，034G4212，034G4214，034G4215
电子膨胀阀ETS25，直通型：034G4201,034G4200，034G4202，034G4203
直角型：034G4204，034G4205，034G4206，034G4207
丹佛斯电子膨胀阀ETS50B-034G1000
034G1001, 034G1704，034G1705,034G1706，034G1707,034G1708
034G1002/034G1003/034G1004/034G1050/034G1051/034G1052/034G1053/034G1054
丹佛斯电子膨胀阀 ETS100/034G0505，0340501，034G0508，034G0507，ETS100B-034G0007/034G0008
丹佛斯电子膨胀阀ETS250-034G2000，034G2001，034G2002、034G2600，034G2601，034G2602
丹佛斯电子膨胀阀ETS400-034G3000，034G3001，034G3500，034G3501/034G3502
安装指导：
ETS阀门由AST步进电机电子控制驱动运行。该步进电机是两相双极的，只有在驱动器产生电脉冲启动两组分离的电机定子绕组沿不同的方向旋转时，电机才会动作。传动机构的旋转方向取决于电脉冲的相序关系，而又同时决定了活塞的位置。电机通过传动机构带动连杆，将旋转运动转化为阀的线性运动。AST电机外壳有标准配置的玻璃密封的M12接头，同时也兼容其它***的电缆和插塞插口连接件。ETS阀门的活塞为压力平衡设计，能够提供完全一致的双向流性能以及大致相同的能力。通过过盈关阀使得步数的参考值始终正确。ETS电子膨胀阀需要一个控制器带动运行，该控制器可由12V直流电压(5.5W)或100 mA RMS斩波器电流驱动。推荐使用Danfoss EKC 316A，EKC 312和EKD 316 作为驱动器。
注意:
根据控制器或驱动器的类型，阀门传动机构和驱动器之间的电缆长度会存在限制。电缆的实际长度，现场的EMC 辐射水平以及驱动器电路均对驱动电动机的实际电流失真有影响。对于Danfoss控制器，根据经验，EKC 316A 和 EKC 312 为5 m [15 feet]，EKD 316 为50 m [150 feet]。所有这些控制器都可以在各自的4个电源端子上安装一个100 mH 的 AKA 211型滤波器，从而大大增加电缆的长度。
